折腾TP-LINK WR703N 笔记

我去年买了一个 TP-LINK WR703N ,一直当无线网卡在用,最近才决定动手DIY一下刷个dd-wrt的操作系统玩玩。

第一个目标是挂一个2G大小的U盘到这个盒子里


我以前在fon路由器上玩过dd-wrt,内置许多功能还蛮好用的,除了有时候莫名其妙死机。
我的WR703N 是 V1.7,

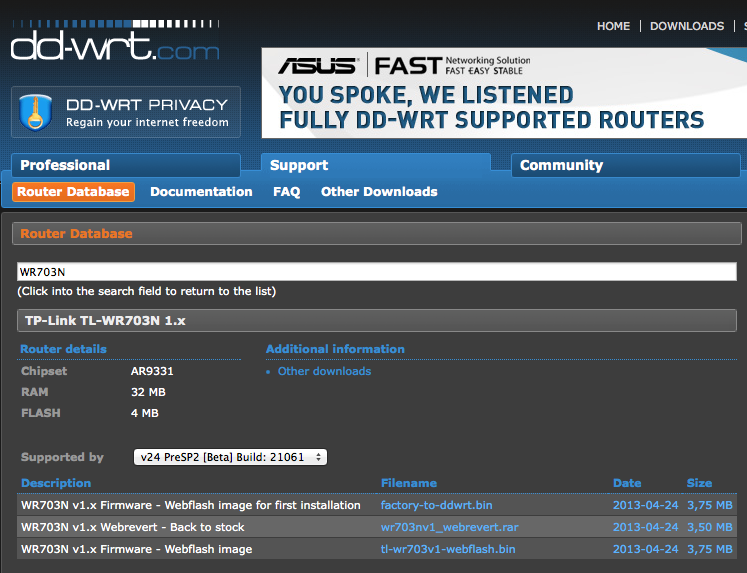

下载固件,打开 http://www.dd-wrt.com/site/support/router-database 输入WR703N v1, 下载factory-to-ddwrt.bin 及 tl-wr703v1-webflash.bin

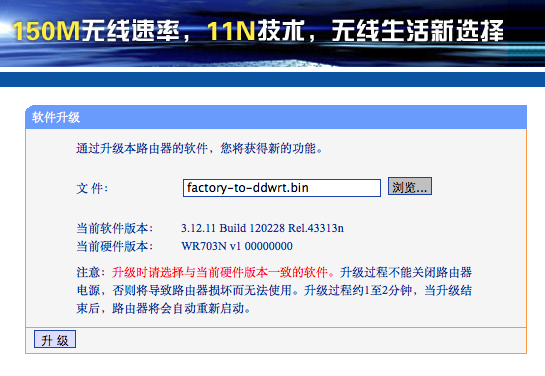

在“系统工具->软件升级“菜单刷机,刷factory-to-ddwrt.bin即可。

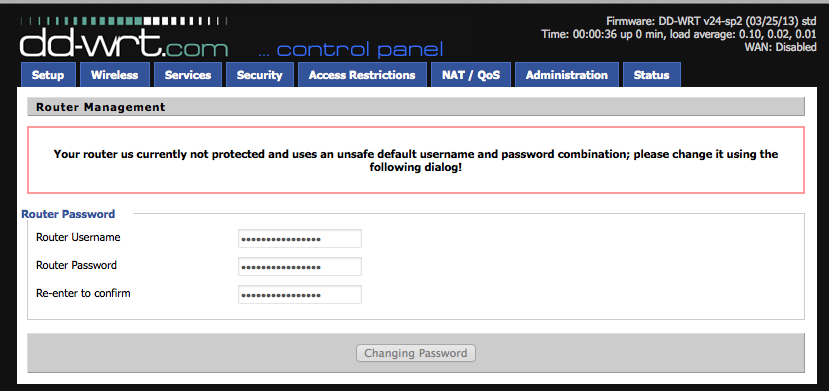

刷成功后先要设置用户名和密码,这个用户名和密码可以在 http://192.168.1.1中登录,如果是用 telnet 192.168.1.1 的话,用户名是root 密码和用web登录的密码是一样的。

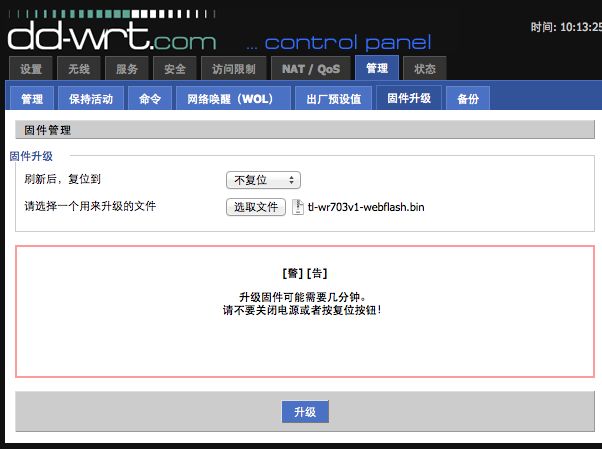

刷完就进入了ddwrt的界面,再继续刷tl-wr841nd-webflash.bin(Administration -> Firmware Upgrade)

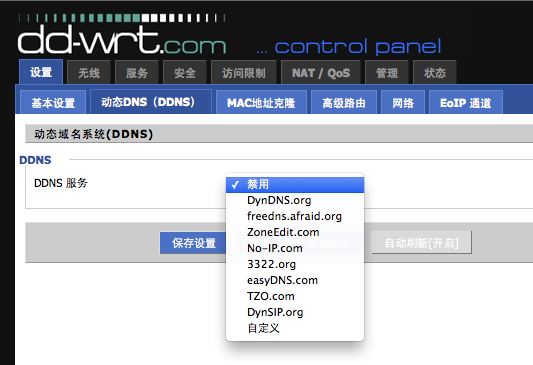

DD-WRT还支持蛮多动态域名的,没有内置支持花生壳,不过oray的官网有帮助文档教你怎么设置 《如何在ddwrt内核路由器中设置花生壳ddns


对dd-wrt下的动态域名和VPN服务器很有好感,以前觉得够用,可我实在搞不定dd-wrt下挂载U盘,搜索时发现许多人都是用openwrt安装U盘,openwrt似乎方便多了。于是决定换openwrt。

从安装过dd-wrt的TP -LINK WR703N(以下简称WR703N)上安装openwrt,我是按这里的教程操作的,居然成功了,大概方法是先去 http://downloads.openwrt.org/snapshots/trunk/ar71xx/ 里搜索 703,下载  http://downloads.openwrt.org/snapshots/trunk/ar71xx/openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin 由于没有联接互联网,所以放到自己电脑上,然后从WR703N里下载到/tmp 目录里,然后执行
mtd -r write openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin linux
就成功了。

gongzuola:~ zola$ telnet 192.168.1.1
Trying 192.168.1.1...
Connected to 192.168.1.1.
Escape character is '^]'.

DD-WRT v24-sp2 std (c) 2013 NewMedia-NET GmbH
Release: 03/25/13 (SVN revision: 21061)

download.zuola.com login: root
Password:
==========================================================

 ____  ___    __        ______ _____         ____  _  _
 | _ \| _ \   \ \      / /  _ \_   _| __   _|___ \| || |
 || | || ||____\ \ /\ / /| |_) || |   \ \ / / __) | || |_
 ||_| ||_||_____\ V  V / |  _ < | |    \ V / / __/|__   _|
 |___/|___/      \_/\_/  |_| \_\|_|     \_/ |_____|  |_|

                       DD-WRT v24-sp2
                   http://www.dd-wrt.com

==========================================================


BusyBox v1.21.0 (2013-03-25 09:31:26 CET) built-in shell (ash)
Enter 'help' for a list of built-in commands.

root@download:~# ls
root@download:~# pwd
/tmp/root

root@download:~# wget http://192.168.1.100/uploads/openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin
Connecting to 192.168.1.100 (192.168.1.100:80)
openwrt-ar71xx-gener 100% |*******************************************************************************|  3840k  0:00:00 ETA
root@download:~# ls -la
drwx------    3 root     root             0 Jan  1 02:26 .
drwxrwxrwx   11 root     root             0 Jan  1 02:08 ..
drwx------    2 root     root             0 Jan  1 00:00 .ssh
-rw-r--r--    1 root     root       3932160 Jan  1 02:26 openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin
root@download:~# mtd -r write openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin linux
Unlocking linux ...
Writing from openwrt-ar71xx-generic-tl-wr703n-v1-squashfs-factory.bin to linux ...  [w]
root@download:~# Connection closed by foreign host.
gongzuola:~ zola$ telnet 192.168.1.1
Trying 192.168.1.1...
Connected to 192.168.1.1.
Escape character is '^]'.
 === IMPORTANT ============================
  Use 'passwd' to set your login password
  this will disable telnet and enable SSH
 ------------------------------------------


BusyBox v1.19.4 (2014-02-04 10:07:14 EST) built-in shell (ash)
Enter 'help' for a list of built-in commands.

  _______                     ________        __
 |       |.-----.-----.-----.|  |  |  |.----.|  |_
 |   -   ||  _  |  -__|     ||  |  |  ||   _||   _|
 |_______||   __|_____|__|__||________||__|  |____|
          |__| W I R E L E S S   F R E E D O M
 -----------------------------------------------------
 BARRIER BREAKER (Bleeding Edge, r39455)
 -----------------------------------------------------
  * 1/2 oz Galliano         Pour all ingredients into
  * 4 oz cold Coffee        an irish coffee mug filled
  * 1 1/2 oz Dark Rum       with crushed ice. Stir.
  * 2 tsp. Creme de Cacao
 -----------------------------------------------------
root@OpenWrt:/# pwd
/

root@OpenWrt:/#

先看下CPU

root@OpenWrt:/# cat /proc/cpuinfo
system type : Atheros AR9330 rev 1
machine : TP-LINK TL-WR703N v1
processor : 0
cpu model : MIPS 24Kc V7.4
BogoMIPS : 265.42
wait instruction : yes
microsecond timers : yes
tlb_entries : 16
extra interrupt vector : yes
hardware watchpoint : yes, count: 4, address/irw mask: [0x0000, 0x0ff8, 0x0ff8, 0x0ff8]
isa : mips1 mips2 mips32r1 mips32r2
ASEs implemented : mips16
shadow register sets : 1
kscratch registers : 0
core : 0
VCED exceptions : not available

VCEI exceptions : not available


先修改密码
root@OpenWrt:/# passwd
Changing password for root
New password:
Retype password:

Password for root changed by root

默认openwrt里的WIFI是关闭的,去/etc/config/wireless里把禁用WIFI的语句删除掉,或者用#号注释掉这一行,这样就可以启用WIFI了,option ssid是改路由器的名字,我改成我的域名,不浪费向WIFI周围的人发广告的机会:)

root@OpenWrt:/# vi /etc/config/wireless

config wifi-device  radio0
        option type     mac80211
        option channel  11
        option hwmode   11ng
        option path     'platform/ar933x_wmac'
        option htmode   HT20
        list ht_capab   SHORT-GI-20
        list ht_capab   SHORT-GI-40
        list ht_capab   RX-STBC1
        list ht_capab   DSSS_CCK-40
        # REMOVE THIS LINE TO ENABLE WIFI:
        #option disabled 1

config wifi-iface
        option device   radio0
        option network  lan
        option mode     ap
        option ssid     zuola.com
        option encryption none


~

然后用VI修改网络接入(可能有人路过此文,补充介绍一下,vi这个编辑器里切换编辑模式是按a或esc,退出vi这个编辑器的方法是按esc然后输入:wq 这三个字母就可以保存并退出),我用的是把WR703N 接在另一个路由器上,另一个路由器的网段是192.168.2.0/24,网关是192.168.2.1 ,编辑成功后用reboot命令重启。然后就可以用root的密码通过SSH登录

gongzuola:~ zola$ ssh root@192.168.2.11
root@192.168.2.11's password:


BusyBox v1.19.4 (2014-02-04 10:07:14 EST) built-in shell (ash)
Enter 'help' for a list of built-in commands.

  _______                     ________        __
 |       |.-----.-----.-----.|  |  |  |.----.|  |_
 |   -   ||  _  |  -__|     ||  |  |  ||   _||   _|
 |_______||   __|_____|__|__||________||__|  |____|
          |__| W I R E L E S S   F R E E D O M
 -----------------------------------------------------
 BARRIER BREAKER (Bleeding Edge, r39455)
 -----------------------------------------------------
  * 1/2 oz Galliano         Pour all ingredients into
  * 4 oz cold Coffee        an irish coffee mug filled
  * 1 1/2 oz Dark Rum       with crushed ice. Stir.
  * 2 tsp. Creme de Cacao
 -----------------------------------------------------

root@OpenWrt:# vi /etc/config/network

config interface 'loopback'
        option ifname 'lo'
        option proto 'static'
        option ipaddr '127.0.0.1'
        option netmask '255.0.0.0'

config globals 'globals'
option ula_prefix 'fdee:b8d8:7905::/48'

config interface 'lan'
        option ifname 'eth0'
        option type 'bridge'
        option proto 'static'
        option ipaddr '192.168.2.11'
        option netmask '255.255.255.0'
        option ip6assign '60'
        option gateway '192.168.2.1'

        option dns '8.8.8.8'
root@OpenWrt:/# reboot

Ping一下外网IP看网络通不通
root@OpenWrt:/# ping 8.8.8.8
PING 8.8.8.8 (8.8.8.8): 56 data bytes
64 bytes from 8.8.8.8: seq=0 ttl=47 time=21.938 ms
64 bytes from 8.8.8.8: seq=1 ttl=47 time=19.094 ms
^C
--- 8.8.8.8 ping statistics ---
2 packets transmitted, 2 packets received, 0% packet loss
round-trip min/avg/max = 19.094/20.516/21.938 ms

root@OpenWrt:/#

WR703N可以上网了,这下就可以安装好多好多openwrt的模块了。
每次重启WR703N后都先要opkg update一下才能安装模块,不update一下什么都安装不到,好像是先下载一个列表到路由器里,然后就有很多模块可以安装了。
root@OpenWrt:/# opkg update
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/Packages.gz.
Updated list of available packages in /var/opkg-lists/barrier_breaker.

root@OpenWrt:/#

做个备份措施先:
root@OpenWrt:/# opkg install restorefactory
以后重置时能节约很多时间,减少痛苦。

我要安装支持U盘挂载的模块

root@OpenWrt:/# opkg install kmod-usb-storage block-mount
Installing kmod-usb-storage (3.10.28-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/kmod-usb-storage_3.10.28-1_ar71xx.ipk.
Installing kmod-scsi-core (3.10.28-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/kmod-scsi-core_3.10.28-1_ar71xx.ipk.
Installing block-mount (2014-01-29-71ea854364833c5dcb0800e092b45fed2c45910e) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/block-mount_2014-01-29-71ea854364833c5dcb0800e092b45fed2c45910e_ar71xx.ipk.
Configuring kmod-scsi-core.
kmod: failed to insert /lib/modules/3.10.28/sd_mod.ko
Configuring kmod-usb-storage.
Configuring block-mount.

root@OpenWrt:/# reboot

输入
root@OpenWrt:~# dmesg
能在长长地输出结果里找到2.00 GB/1.86 GiB的字样,证明能识别到我的U盘了
[    7.080000] scsi 0:0:0:0: Direct-Access     Generic  Flash Disk       8.07 PQ: 0 ANSI: 2
[    7.090000] sd 0:0:0:0: [sda] 3911680 512-byte logical blocks: (2.00 GB/1.86 GiB)
[    7.100000] sd 0:0:0:0: [sda] Write Protect is off
[    7.100000] sd 0:0:0:0: [sda] Mode Sense: 03 00 00 00
[    7.100000] sd 0:0:0:0: [sda] No Caching mode page found
[    7.110000] sd 0:0:0:0: [sda] Assuming drive cache: write through
[    7.120000] sd 0:0:0:0: [sda] No Caching mode page found

[    7.120000] sd 0:0:0:0: [sda] Assuming drive cache: write through


多次尝试挂载已经格式化为ext3的USB disk不成功
root@OpenWrt:# mkdir /mnt/usb
root@OpenWrt:# mount /dev/sda1 /mnt/usb
mount: mounting /dev/sda1 on /mnt/usb failed: Invalid argument

root@OpenWrt:# mount -t ext3 /dev/sda1 /mnt/usb
mount: mounting /dev/sda1 on /mnt/usb failed: No such device
都不成功。

实在搞不定,安装一个fdisk试试

root@OpenWrt:# opkg install fdisk
Installing fdisk (2.21.2-2) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/fdisk_2.21.2-2_ar71xx.ipk.
Installing libblkid (2.21.2-2) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/libblkid_2.21.2-2_ar71xx.ipk.
Installing libuuid (2.21.2-2) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/libuuid_2.21.2-2_ar71xx.ipk.
Configuring libuuid.
Configuring libblkid.
Configuring fdisk.

root@OpenWrt:#

然后用fdisk -l查看一下
root@OpenWrt:# fdisk -l

Disk /dev/mtdblock0: 0 MB, 131072 bytes
255 heads, 63 sectors/track, 0 cylinders, total 256 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/mtdblock1: 1 MB, 1068032 bytes
255 heads, 63 sectors/track, 0 cylinders, total 2086 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/mtdblock2: 2 MB, 2929152 bytes
255 heads, 63 sectors/track, 0 cylinders, total 5721 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/mtdblock3: 1 MB, 1048576 bytes
255 heads, 63 sectors/track, 0 cylinders, total 2048 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/mtdblock4: 0 MB, 65536 bytes
255 heads, 63 sectors/track, 0 cylinders, total 128 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/mtdblock5: 3 MB, 3997696 bytes
255 heads, 63 sectors/track, 0 cylinders, total 7808 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/sda: 2002 MB, 2002780160 bytes
255 heads, 63 sectors/track, 243 cylinders, total 3911680 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0xad400762

   Device Boot      Start         End      Blocks   Id  System
/dev/sda1   *          63     3903794     1951866   83  Linux

root@OpenWrt:#

U盘是 /dev/sda ,2002M,  U盘上的第一个分区是/dev/sda1 没错呀,再试一次
root@OpenWrt:/mnt/usb# mount /dev/sda1 /mnt/usb
mount: mounting /dev/sda on /mnt/usb failed: Invalid argument
还是不成功,kmod-fs-ext3找不着,再安装一个kmod-fs-ext4试试,

root@OpenWrt:# opkg install kmod-fs-ext4
Installing kmod-fs-ext4 (3.10.28-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/kmod-fs-ext4_3.10.28-1_ar71xx.ipk.
Installing kmod-lib-crc16 (3.10.28-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/kmod-lib-crc16_3.10.28-1_ar71xx.ipk.
Installing kmod-crypto-hash (3.10.28-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/kmod-crypto-hash_3.10.28-1_ar71xx.ipk.
Configuring kmod-crypto-hash.
Configuring kmod-lib-crc16.
Configuring kmod-fs-ext4.
kmod: failed to insert /lib/modules/3.10.28/ext4.ko

root@OpenWrt:#

安装blkid,用来找出U盘的UUID ,我的U盘的UUID是 bb61c6b9-2c3b-3e43-283e-053741e4cc99
root@OpenWrt:# opkg install blkid
Installing blkid (2.21.2-2) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/blkid_2.21.2-2_ar71xx.ipk.
Configuring blkid.

root@OpenWrt:/# blkid
/dev/mtdblock2: TYPE="squashfs"
/dev/sda1: LABEL="test" UUID="bb61c6b9-2c3b-3e43-283e-053741e4cc99" SEC_TYPE="ext2" TYPE="ext3"
root@OpenWrt:/#

成功mount后,可以修改/etc/config/fstab,使得启动时自动mount USB。居然自动写入UUID了,我没写进去过啊。
root@OpenWrt:/# vi /etc/config/fstab

config 'global'
        option  anon_swap       '0'
        option  anon_mount      '0'
        option  auto_swap       '1'
        option  auto_mount      '1'
        option  delay_root      '5'
        option  check_fs        '0'

config 'mount'
        option  target  '/mnt/sda1'
        option  uuid    'bb61c6b9-2c3b-3e43-283e-053741e4cc99'
        option  enabled '0'


上面我什么都没修改,对比别人的内容后发现        option  enabled '1'是0,那我改为1试试
        option  enabled '1'

重启后再挂载一次
root@OpenWrt:~# mount /dev/sda1 /mnt/usb
root@OpenWrt:~#

耶,他妈的,总算成功了。
下载一个1G的文件进去试试
root@OpenWrt:/mnt/usb/lost+found# wget "http://192.168.2.5/hightechlowlife.mp4"
Connecting to 192.168.2.5 (192.168.2.5:80)

hightechlowlife.mp4   73% |******************************         |   849M  0:03:36 ETA

WR703N的内存只有32M,能下载849M进去,这证明确实安装U盘成功了。
再用df -h 确认一下
root@OpenWrt:/mnt/usb/lost+found# df -h
Filesystem                Size      Used Available Use% Mounted on
rootfs                    1.0M    708.0K    316.0K  69% /
/dev/root                 1.8M      1.8M         0 100% /rom
tmpfs                    14.1M     56.0K     14.1M   0% /tmp
/dev/mtdblock3            1.0M    708.0K    316.0K  69% /overlay
overlayfs:/overlay        1.0M    708.0K    316.0K  69% /
tmpfs                   512.0K         0    512.0K   0% /dev
/dev/sda1                 1.8G      1.1G    567.6M  67% /mnt/sda1
/dev/sda1                 1.8G      1.1G    567.6M  67% /mnt/usb
root@OpenWrt:/mnt/usb/lost+found#

再次修改/etc/config/fstab 启用随机启动
root@OpenWrt:/mnt/usb# vi /etc/config/fstab
config 'global'
        option  anon_swap       '0'
        option  anon_mount      '0'
        option  auto_swap       '1'
        option  auto_mount      '1'
        option  delay_root      '5'
        option  check_fs        '0'

config 'mount'
        option  uuid    'bb61c6b9-2c3b-3e43-283e-053741e4cc99'
        option target /mnt/usb
        option device /dev/sda1
        option fstype ext3
        option options  rw,sync
        option enabled  1
        option enabled_fsck 0

~
root@OpenWrt:/mnt/usb# /etc/init.d/fstab enable
root@OpenWrt:/mnt/usb# /etc/init.d/fstab start

输入reboot重启一下再看一下
root@OpenWrt:/# ls /mnt/usb/lost+found
hightechlowlife.mp4

root@OpenWrt:/#

好了,自动挂载U盘成功了

查看已经安装的模块
root@OpenWrt:/# opkg list-installed
查看可用的模块
root@OpenWrt:/# opkg list

之前安装的 fdisk blkid都可以卸载掉,反正没用上,WR703N的内存有限
root@OpenWrt:/# opkg remove fdisk
Removing package fdisk from root...
root@OpenWrt:/# opkg remove blkid
Removing package blkid from root...

root@OpenWrt:/#

接下来,要想办法让外网的人能下载到hightechlowlife.mp4 这个文件.安装一个nginx

root@OpenWrt:/# opkg install nginx
Installing nginx (1.4.4-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/nginx_1.4.4-1_ar71xx.ipk.
Installing libpcre (8.11-2) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/libpcre_8.11-2_ar71xx.ipk.
Installing libopenssl (1.0.1e-2) to root...
Configuring libpcre.
Collected errors:
 * verify_pkg_installable: Only have 520kb available on filesystem /overlay, pkg libopenssl needs 663
 * opkg_install_cmd: Cannot install package nginx.
root@OpenWrt:/#

/overlay的空间不够用,怎么办呢?想办法挂载U盘分区到/overlay 应该能扩容

root@OpenWrt:/etc/config# vi fstab

config 'global'
        option  anon_swap       '0'
        option  anon_mount      '0'
        option  auto_swap       '1'
        option  auto_mount      '1'
        option  delay_root      '5'
        option  check_fs        '0'

config 'mount'
        option  uuid    'bb61c6b9-2c3b-3e43-283e-053741e4cc99'
        option target   /overlay
        #option target /mnt/usb
        option device /dev/sda1
        option fstype ext3
        option options  rw,sync
        option enabled  1
        option enabled_fsck 0


格式化U盘为ext4,先安装e2fsprogs

root@OpenWrt:/# opkg update
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/Packages.gz.
Updated list of available packages in /var/opkg-lists/barrier_breaker.
root@OpenWrt:/mnt# opkg install e2fsprogs
Installing e2fsprogs (1.42.4-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/e2fsprogs_1.42.4-1_ar71xx.ipk.
Installing libuuid (2.21.2-2) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/libuuid_2.21.2-2_ar71xx.ipk.
Installing libext2fs (1.42.4-1) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/libext2fs_1.42.4-1_ar71xx.ipk.
Configuring libuuid.
Configuring libext2fs.
Configuring e2fsprogs.
root@OpenWrt:/#

经常遇到内存不够导致无法安装新软件,甚至无法修改/etc/config/fstab,无法保存修改后的文件。只好拿发夹按住 WR703N的reset置为ddwrt的初始设置。幸亏我之前做过
root@OpenWrt:/# opkg install restorefactory
恢复后
telnet 192.169.1.1
vi /etc/config/network 把网络修改为能上网的地址。
reboot
安装以下模块
opkg update
opkg install kmod-usb-storage block-mount kmod-fs-ext4
安装分区要用的
opkg install fdisk e2fsprogs
开始分区
fdisk /dev/sda
分三个区,激活第一个分区为可引导。如何分构我就不介绍了,进入fdisk按m看菜单,按n再按p建议主分区,建三个主分区就好,还要按a把第一个分区激活为活动分区,这样才能从U老盘引导操作系统。

mkfs.ext4 /dev/sda1
将第一个分区格式化为ext4格式
mkswap /dev/sda2
将第二个分区格式化为swap交换分区
mkfs.ext4 /dev/sda3
 将第三个分区格式化为ext4格式
reboot
root@OpenWrt:# mkfs.ext4 /dev/sda1
mke2fs 1.42.4 (12-June-2012)
Filesystem label=
OS type: Linux
Block size=4096 (log=2)
Fragment size=4096 (log=2)
Stride=0 blocks, Stripe width=0 blocks
122160 inodes, 487966 blocks
24398 blocks (5.00%) reserved for the super user
First data block=0
Maximum filesystem blocks=503316480
15 block groups
32768 blocks per group, 32768 fragments per group
8144 inodes per group
Superblock backups stored on blocks:
32768, 98304, 163840, 229376, 294912

Allocating group tables: done
Writing inode tables: done
Creating journal (8192 blocks): done
Writing superblocks and filesystem accounting information: done


 最后的fstab是下面这样的,大部分内容是fstab自已生成的,应该是block-mount的功劳:
root@OpenWrt:/# cat /etc/config/fstab
config 'global'
        option  anon_swap       '0'
        option  anon_mount      '0'
        option  auto_swap       '1'
        option  auto_mount      '1'
        option  delay_root      '5'
        option  check_fs        '0'

config 'mount'
        option  target  '/overlay'
        option  uuid    '3499043d-7858-463f-97a4-e03610026dc7'
        option  enabled '1'
        option enabled_fsck 0


config 'swap'
        option  device  '/dev/sda2'
        option  enabled '1'

config 'mount'
        option  target  '/mnt'
        option  uuid    'b6fc0ecf-17d6-48ec-9b33-5ea0f0a20064'
        option  enabled '1'


root@OpenWrt:/#

复制文件到U盘
root@OpenWrt:/# mount /dev/sda1 /mnt
root@OpenWrt:/# mkdir /tmp/root
root@OpenWrt:/# mount -o bind / /tmp/root
root@OpenWrt:/# cp /tmp/root/* /mnt -a
root@OpenWrt:/# umount /tmp/root


编辑U盘里的在banner里加入文字用于识别当前操作系统从哪引导的,我加入了boot from usb字样

root@OpenWrt:/#vi /mnt/etc/banner
root@OpenWrt:/# umount /mnt
root@OpenWrt:/reboot

重启一次,终于出现boot from usb了
gongzuola:~ zola$ telnet 192.168.2.8
Trying 192.168.2.8...
Connected to 192.168.2.8.
Escape character is '^]'.
 === IMPORTANT ============================
  Use 'passwd' to set your login password
  this will disable telnet and enable SSH
 ------------------------------------------


BusyBox v1.19.4 (2014-02-04 10:07:14 EST) built-in shell (ash)
Enter 'help' for a list of built-in commands.

  _______                     ________        __
 |       |.-----.-----.-----.|  |  |  |.----.|  |_
 |   -   ||  _  |  -__|     ||  |  |  ||   _||   _|
 |_______||   __|_____|__|__||________||__|  |____|
          |__| W I R E L E S S   F R E E D O M
 -----------------------------------------------------
 BARRIER BREAKER (Bleeding Edge, r39455)
 -----------------------------------------------------
  * 1/2 oz Galliano         Pour all ingredients into
  * 4 oz cold Coffee        an irish coffee mug filled
  * 1 1/2 oz Dark Rum       with crushed ice. Stir.
  * 2 tsp. Creme de Cacao
 -----------------------------------------------------
 Boot from USB now.

root@OpenWrt:/# passwd
overlay目录终于有19.3M了
root@OpenWrt:/# df -h
Filesystem                Size      Used Available Use% Mounted on
rootfs                   19.3M      6.7M     11.2M  37% /
/dev/root                 1.8M      1.8M         0 100% /rom
tmpfs                    14.1M     52.0K     14.1M   0% /tmp
/dev/sda1                19.3M      6.7M     11.2M  37% /overlay
overlayfs:/overlay       19.3M      6.7M     11.2M  37% /
tmpfs                   512.0K         0    512.0K   0% /dev

/dev/sda3                 1.7G      2.7M      1.6G   0% /mnt

这下随便我安装东西了。我去 /etc/banner里改一下,放一只ascii的狗。
gongzuola:~ zola$ ssh root@192.168.2.8
root@192.168.2.8's password:


BusyBox v1.19.4 (2014-02-04 10:07:14 EST) built-in shell (ash)
Enter 'help' for a list of built-in commands.

            __   _,--="=--,_   __
           /  \."    .-.    "./  \
          /  ,/  _   : :   _  \/` \
          \  `| /o\  :_:  /o\ |\__/
           `-'| :="~` _ `~"=: |
              \`     (_)     `/
       .-"-.   \      |      /   .-"-.
  .---{     }--|  /,.-'-.,\  |--{     }---.
   )  (_)_)_)  \_/`~-===-~`\_/  (_(_(_)  (

 -----------------------------------------------------
Openwrt Boot from USB now.

root@OpenWrt:~#

可以安装openvpn客户端。

root@OpenWrt:~# opkg install openvpn-openssl

可以安装chnroutes,用来自动翻墙
安装 chnroutes  https://code.google.com/p/chnroutes/

我先不折腾这些,我安装一个web控制界面试试
opkg install luci // 安装LUCI
root@OpenWrt:~# opkg install luci
opkg install luci-i18n-chinese // 支持中文
root@OpenWrt:~# opkg install luci-i18n-chinese

/etc/init.d/uhttpd enable # 开机自启动
/etc/init.d/uhttpd start # 启动uhttpd

创建一个软链接到/www下,这样就可以下载到hightecklowlife.mp4文件了
root@OpenWrt:/mnt/usbdisk# ln -s /mnt/usbdisk/hightechlowlife.mp4 /www/hightechlowlife.mp4


第二个目标:启用PPOE拨号和WIFI上网


先定义WIFI接口

root@OpenWrt:/# vi /etc/config/network
然后添加WAN接口和WIFI接口
config interface 'wan'
        option ifname 'eth0'
        option proto 'pppoe'
        option username '0920955544@hinet.net'
        option password 'cht88688'

config interface 'wifi'
        option proto 'static'
        option ipaddr '192.168.2.1'

        option netmask '255.255.255.0'

再启用WIFI
参考 http://wiki.openwrt.org/doc/recipes/routedap  (这个网站不支持中文的safari浏览器,要换别的浏览器才能打开)

root@OpenWrt:/# vi /etc/config/wireless
config wifi-device  radio0
        option type     mac80211
        option channel  11
        option hwmode   11ng
        option path     'platform/ar933x_wmac'
        option htmode   HT20
        list ht_capab   SHORT-GI-20
        list ht_capab   SHORT-GI-40
        list ht_capab   RX-STBC1
        list ht_capab   DSSS_CCK-40

config wifi-iface
        option device   radio0
        option network  wifi
        option mode     ap
        option ssid     freewifi.zuola.com
        option encryption none



再为WIFI接口增加DHCP功能
root@OpenWrt:/# vi /etc/config/dhcp
添加以下内容到dhcp配置文件里
config dhcp 'wifi'
        option interface 'wifi'
        option start '2'
        option limit '52'

        option leasetime '1h'

到防火墙里加条规则:

root@OpenWrt:/# vi /etc/config/firewall
加上
config zone
        option name wifi
        list network 'wifi'
        option input ACCEPT
        option output ACCEPT

        option forward REJECT
还要加
config forwarding
        option src              wifi

        option dest             wan
还要
root@OpenWrt:/# /etc/init.d/firewall restart
root@OpenWrt:/# /etc/init.d/dnsmasq restart
root@OpenWrt:/# /etc/init.d/network restart

搞定,能上网了。


第三个目标:继续折腾动态域名,我要使用花生壳

参考 http://wiki.openwrt.org/doc/howto/ddns.client (这个网站不支持中文的safari浏览器,要换别的浏览器才能打开)

root@OpenWrt:# opkg install ddns-scripts
Installing ddns-scripts (1.0.0-22) to root...
Downloading http://downloads.openwrt.org/snapshots/trunk/ar71xx/packages/ddns-scripts_1.0.0-22_all.ipk.

Configuring ddns-scripts.
root@OpenWrt:# vi /etc/config/ddns
config service "myddns"
        option enabled          "1"
        option interface        "wan"
        option use_syslog       "1"

        option service_name     "ddns.oray.com"
        option domain           "fengmuqiao.gicp.net"
        option username         "fengmuqiao"
        option password         "fuckgfw"
        option use_https        "0"

        option force_interval   "72"
        option force_unit       "hours"
        option check_interval   "10"
        option check_unit       "minutes"
        option retry_interval   "60"
        option retry_unit       "seconds"

        #option ip_source       "network"
        #option ip_network      "wan"

        #option ip_source       "interface"
        #option ip_interface    "eth0.1"

        #option ip_source       "script"
        #option ip_script       "path to your scrip"

        option ip_source        "web"
        option ip_url           "http://checkip.dyndns.com/"

        option update_url         http://[USERNAME]:[PASSWORD]@ddns.oray.com/ph/update?hostname=[DOMAIN]&myip=[IP]
~
~


验证一下:
root@OpenWrt:/# ps | grep dynamic_dns_updater.sh
 6676 root      1472 S    grep dynamic_dns_updater.sh

root@OpenWrt:/#
然后再看看IP会不会更新:

root@OpenWrt:/etc/config# /usr/lib/ddns/dynamic_dns_updater.sh myddns
update_url=http://[USERNAME]:[PASSWORD]@ddns.oray.com/ph/update?hostname=[DOMAIN]&myip=[IP]
force seconds = 259200
check seconds = 600
old process id (if it exists) = ""
time_since_update = 0 hours
Running IP check...
current system ip = 36.225.79.129
registered domain ip = 36.225.79.139
update necessary, performing update ...
updating with url="http://fengmuqiao:fuckgfw@ddns.oray.com/ph/update?hostname=fengmuqiao.gicp.net&myip=36.225.79.129"
Connecting to ddns.oray.com (202.105.21.204:80)
-                    100% |***************************************************************|    18   0:00:00 ETA
Update Output:
good 36.225.79.129

update complete, time is: Tue Feb 11 11:30:09 UTC 2014



动态域名成功了

然后我去把freewifi.zuola.com 的cname指向 fengmuqiao.gicp.net 就好了。

第四个目标:安装FTP服务器


root@OpenWrt:~# opkg update
root@OpenWrt:~# opkg install vsftpd
root@OpenWrt:/# /etc/init.d/vsftpd start
root@OpenWrt:/# /etc/init.d/vsftpd enable
把匿名FTP共享设置到/mnt/usbdisk上去,方便人家登录后就可以用FTP下载

先改ftp这个匿名用户的主目录,去passwd里找:
root@OpenWrt:/# vi /etc/passwd
把/home/ftp改为/mnt/usbdisk,
ftp:*:55:55:ftp:/mnt/usbdisk:/bin/false

这样修改还不够,FTP登录会出现错误,提示:vsftpd: refusing to run with writable root inside chroot()
据说是为了避免一个安全漏洞,从 vsftpd 2.3.5 开始,chroot 目录必须不可写,解决办法:
root@OpenWrt:/# chmod 555 /mnt/usbdisk
这样就解决了

把配置文件里的anonymous_enable改为YES
root@OpenWrt:/# vi /etc/vsftpd.conf
配置文件如下:
background=YES
listen=YES
anonymous_enable=YES
#local_enable=YES
write_enable=NO
local_umask=022
check_shell=NO
dirmessage_enable=YES
ftpd_banner=Welcome to High Tech Low Life FTP service.
session_support=NO
syslog_enable=YES
#userlist_enable=YES
#userlist_deny=NO
#userlist_file=/etc/vsftpd.users
#xferlog_enable=YES
#xferlog_file=/var/log/vsftpd.log
#xferlog_std_format=YES
max_per_ip=2

重启FTP
root@OpenWrt:/# /etc/init.d/vsftpd restart
搞定匿名FTP

第五个目标:网上邻居的网络共享


root@OpenWrt:# opkg install samba36-server
root@OpenWrt:# opkg install luci-app-samba
root@OpenWrt:# vi /etc/config/samba
luci-app-samba是在luci web控制面板里增加管理网络共享的插件

/etc/init.d/samba start

去修改smb.conf.template,把security=user改为security=share,这样就不需要密码就可以登录网络共享了
root@OpenWrt:/# vi /etc/samba/smb.conf.template

        security = share

还要修改samba配置文件
root@OpenWrt:/# vi /etc/config/samba
config samba
        option name 'NAS'
        option workgroup 'WORKGROUP'
        option description 'Network-attached storage'
        option homes '1'

config sambashare
        option name 'nas_disk'
        option path '/mnt/usbdisk'
        option guest_ok 'yes'
        option users 'ftp'
        option read_only 'yes'
        option 'only_guest' 'yes'
        option 'guest_ok' 'yes'

~

openwrt里有root和nobody这两个内置用户名,安装vsftpd后会有FTP这个用户名。如果想添加就用 smbpasswd这个命令来添加
root@OpenWrt:/# smbpasswd -a zola

然后启用
root@OpenWrt:/# /etc/init.d/samba enable
root@OpenWrt:/# /etc/init.d/samba start

网络共享就完成了,以后windows电脑用
//192.168.2.8
苹果电脑用
smb://192.168.2.1
就可以匿名登录这个只读的共享文件夹了。如果想改为可读写的,那就把前面提到的 把security=share改为security=user吧,然后慢慢找设置读写的地方吧。

第六个目标:安装BT客户端

root@OpenWrt:~# opkg install transmission transmission-daemon

去vi /etc/config/transmission 把enable改为1
然后可以下载一个GUI来控制BT下载

要是openwrt支持bittorrent sync就好了.

成功下载到BT文件,只是不知道怎么继续做种。我想拿这个WR703N做种啊。

查看openwrt的系统日志的命令是  logread

看UTC时间很不爽
root@OpenWrt:# date
Tue Feb 11 13:39:25 UTC 2014
去/etc/TZ这个文章里把UTC改为东八区CST-8,
root@OpenWrt:# vi /etc/TZ


CST-8
搞定
root@OpenWrt:# date
Tue Feb 11 21:47:00 CST 2014

未完,继续折腾,继续做笔记。




写篇文章不容易,既然来都来了,请留言一下吧

现在已经有 4 条评论 :

  1. 我想折腾路由器主要的原因只有一个:使用Shadowsocks。在VPS上部署的Openswan速度太慢。想想还是折腾树莓派吧

    回复删除
  2. 你好,我照着上文的方法把我的路由器挂载到U盘启动后,电脑可以通过无线路由器上网,但是手机连接到wifi后不能获取到ip地址,怎么办呀

    回复删除
